WiFi 보안 검사 장치

장비소개

WiFi 환경 보안 점검 장비는 무선 신호를 분석하여 휴대폰, 컴퓨터, 무선 카메라 등 WIFI 단말 장치의 위치를 ​​정확하게 찾아내기 위해 개발된 장치입니다.

시스템은 휴대폰이 무선 액세스 포인트와 통신할 때 전송되는 무선 신호를 수신하고, 대상 신호를 복조 및 분석하고, 주변 무선 신호를 분석 및 요약합니다. 동시에 WIFI 단말기의 무선 신호 강도를 측정하여 대상을 정확하게 찾을 수 있습니다. 또한 대상 무선 신호에 대한 간섭 대책을 지원하여 정상적인 네트워크 활동을 방해합니다.



기술적인 매개변수

목	P매개변수
신호 형식	IEEE 802.11a/b/g/n/ac/ax 프로토콜(WIFI 3/4/5/6) 블루투스 클래식/블루투스 BLE
무선 채널	2.4G: 1-13 5G: CN 무선 주파수 대역 표준을 준수하는 채널
블루투스 표준	BR/EDR BLE, 지원 프로토콜 버전 4.0-5.2
수신감도	-90dBm
적용 범위	50미터 이상의 내장 안테나, 외부 안테나 지원
스캔 속도	5초
포지셔닝 정확도	<1 meter
배터리 수명	8시간
안테나 이득	내장-안테나 6db, 외부 안테나 옵션
시스템 하드웨어	국내 통합 하드웨어 장비
운영 체제	리눅스 운영체제
크기 및 무게	168*95*38mm; 550g



기능 설명



1. 클래식 블루투스 감지 및 저전력 블루투스 전자 장치 감지를 지원합니다-.

2. 블루투스 장치 MAC, 블루투스 유형, 장치 이름, 장치 브랜드, 신호 강도 등과 같은 정보를 얻을 수 있습니다.

3. Bluetooth 장치 대상의 가깝고 정확한 위치 지정을 지원합니다.

4. 802.11a/b/g/n/ac/ax 프로토콜(WIFI 3/4/5/6)을 지원합니다.

5. 대상 활동 감지를 지원합니다(핫스팟 감지는 다양한 유형의 WIFI 라우터, AP 액세스 포인트, 휴대용 WIFI 액세스 포인트, 소프트 AP 및 모바일 핫스팟 등을 지원합니다. 터미널 감지는 다양한 유형의 WIFI 터미널, 데스크톱 컴퓨터, 노트북, 태블릿, 휴대폰, 스마트 홈 장치, WIFI 카메라 등을 지원합니다).

6. 무선 액세스 포인트 검색, 무선 액세스 포인트 MAC 감지, 네트워크 이름, 채널, 신호 강도, 전송 전력, WIFI 버전, 지원 속도, 장치 제조업체 등을 지원합니다(숨겨진 핫스팟 포함).

7. 무선 단말 장치 검색, 단말 MAC 감지, 신호 강도, 액세스 상태, 액세스 포인트 정보, 감지 정보 등(연결된 장치 및 연결되지 않은 장치 포함)을 지원합니다.

8. WIFI 무선 네트워크 연결을 지원하고 동일한 네트워크의 여러 액세스 포인트를 자동으로 식별할 수 있으며 액세스 포인트와 터미널 간의 토폴로지 관계를 연결할 수 있습니다.

9. 액세스 포인트 및 터미널의 근접 위치 지정을 지원합니다.

10. 무선 공격 행위 탐지를 지원합니다.

11. 2.4G, 5G 주파수 대역의 대상에 대한 대응을 지원하고, 지정 채널에 대한 대응을 지원합니다.

12. 과거 탐지 데이터 보존을 지원합니다.

13.스캐닝 파워의 동적 조정을 지원하고, 파워 레벨을 10단계로 동적으로 조정할 수 있으며, 신호가 약한 -관심이 없는 장치를 걸러내고, 타겟 검색을 용이하게 합니다.

14. 숨겨진 핫스팟 분석을 지원하고, 환경 및 핫스팟에 연결된 단말 장치에서 숨겨진 핫스팟을 감지할 수 있으며, 숨겨진 핫스팟의 실제 이름 분석을 지원합니다.

15. 저장된 탐지 데이터 및 시스템 패킷 캡처 데이터의 다운로드 및 내보내기를 지원합니다(내보낸 데이터는 쉽게 볼 수 있도록 Excel 표에 있음).

16. 현재 무선 환경에 대한 간략한 분석과 핫스팟 채널 분포 맵을 지원하여 환경 내 핫스팟 채널 점유율을 표시합니다.

17. 현재 장치 데이터 활동을 감지할 수 있는 무선 환경의 활성 감지를 지원합니다.

18. 특정 장치 또는 특정 채널의 무선 데이터 캡처 및 저장을 지원합니다.

19. 저장된 스캔 데이터와 캡처된 패킷 데이터의 USB 내보내기를 지원합니다.



지침

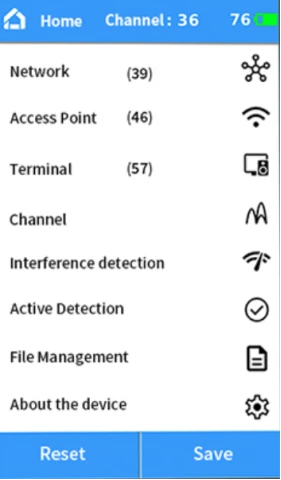

1.메인 인터페이스

(1) 시스템 메인 인터페이스는 시스템 메인 메뉴이기도 합니다.

(2)상단 상태 표시줄에는 탐색 버튼, 현재 페이지 이름, 현재 채널 번호, 배터리 전원이 표시됩니다.

(3)"R에셋"버튼을 눌러 시스템 작동 상태를 재설정하세요.

(4)"구하다"버튼을 누르면 시스템의 현재 스캔 정보를 파일로 저장할 수 있습니다.

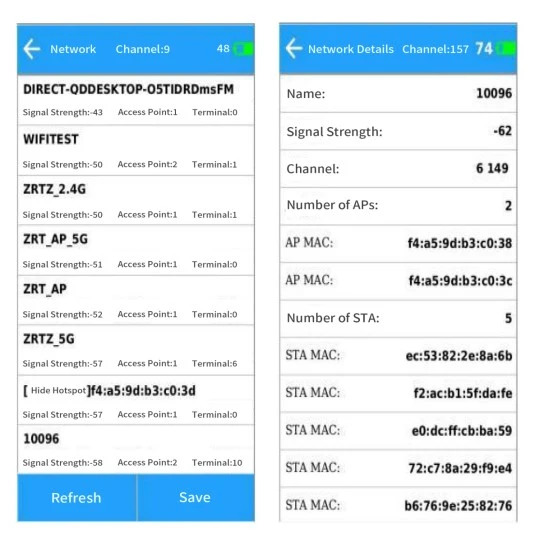

2.N에트워크

(1) 네트워크 목록에는 네트워크 이름, 가장 강한 무선 네트워크 신호, 네트워크 내 액세스 포인트 수, 네트워크 내 단말기 수 등 현재 무선 네트워크 정보가 모두 표시됩니다.

(2) 목록 항목을 클릭하면 네트워크에 대한 자세한 정보를 볼 수 있습니다.

(3)상세 정보에는 네트워크 이름과 네트워크에 있는 액세스 포인트 및 단말기의 MAC 주소가 포함됩니다.

(4) 해당 목록에서 MAC 주소 항목을 클릭하면 해당 액세스 포인트 또는 단말기의 세부 정보 페이지로 이동합니다.

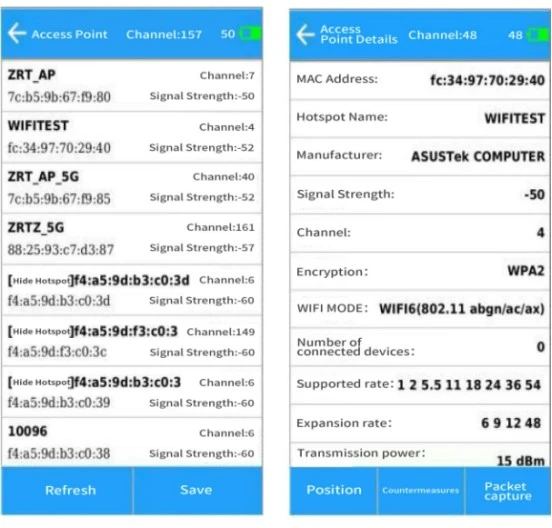

3.액세스 포인트

(1)"액세스 포인트"목록에는 주변의 모든 무선 액세스 포인트 정보가 표시됩니다(숨겨진 핫스팟 포함).

(2)클릭"액세스 포인트 목록의 항목" 액세스 포인트의 상세 정보를 확인하려면

(3)"아래 버튼" 현재 액세스 포인트 대상에서 위치 확인, 대책 또는 패킷 캡처 작업을 시작합니다.

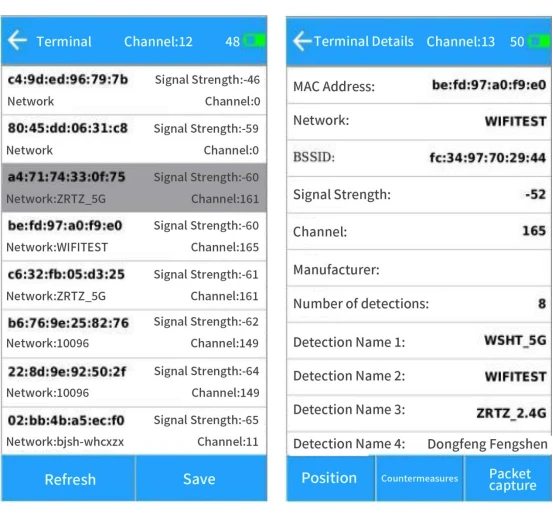

4.T터미널

(1) 단말기 목록에는 주변에 있는 모든 무선 단말기(연결되지 않은 단말기 포함)의 정보가 표시됩니다.

(2)목록에서 회색 항목은 오랫동안 활성화되지 않은 장치입니다.

(3)연결되지 않은 단말기의 경우, 5분 이상 접속이 없으면 목록에서 삭제됩니다.

(4)클릭"터미널 목록의 항목"단말기의 상세정보를 확인하실 수 있습니다.

(5)"아래 버튼"현재 단말 목표에 대한 위치 파악, 대책 또는 패킷 캡처 작업을 시작합니다.

(6) 대상 단말기가 연결된 핫스팟 이름이 단말기 상세정보 하단에 표시됩니다.

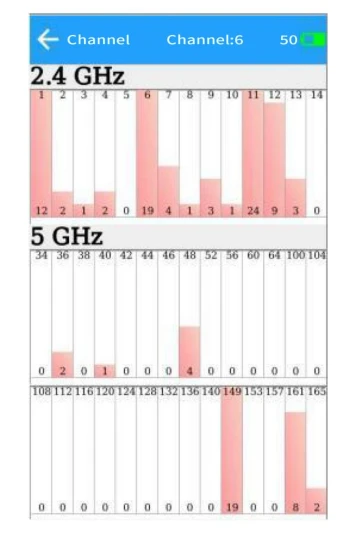

5.채널

(1) 채널 목록은 주변 무선 환경에서 WIFI 채널의 사용량을 보여줍니다. 2.4G 채널과 5G 포함

(2)채널.

(3)채널 번호는 차트 위에 있고, 채널에서 감지된 장치 수는 아래에 있습니다.

(4)차트 바가 높을수록 채널이 더 바쁜 것입니다.

(5)클릭"해당 채널 바"채널의 특정 장치 정보를 보려면 채널 세부 정보로 이동하세요.



6.간섭 감지

(1) 간섭 탐지는 주변 무선 환경에서 공격 행위를 탐지하는 것으로, 주로 대상이 악의적으로 연결이 끊어졌는지 여부를 탐지합니다.

(2) 대상의 연결이 자주 끊어지는 것으로 감지되면 대상이 인위적으로 대응하고 있다고 생각할 수 있습니다.

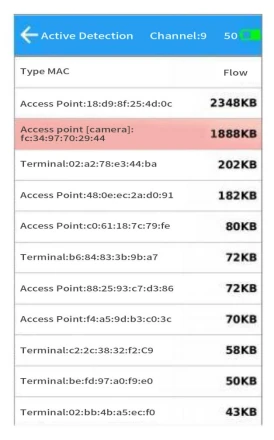

7. 능동 감지

(1) 능동 감지는 현재 주변에 데이터를 전송하고 있는 장치를 감지하는 것이며 WIFI 몰래 카메라도 감지합니다.

(2)몰카 특성이 있는 대상이 감지되면 빨간색으로 표시되고 경보음이 울립니다. (카메라 알람이 감지되면 보다 정확한 판단을 위해 메인 인터페이스로 돌아가 장치 감지 정보를 재설정한 후 다시 활성 감지를 수행할 수 있습니다.

(3)다중 감지 신고가 접수된 경우 대상이 몰래카메라로 판단할 수 있습니다)

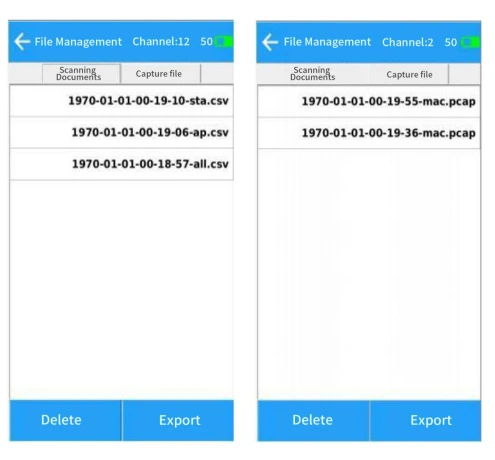

8.파일 관리

(1)파일 관리 페이지에는 장치에 저장된 스캔 파일과 패킷 캡처 파일이 표시됩니다. 파일은 삭제할 수 있습니다.

(2) 외부 USB 디스크(FAT32로 포맷)를 연결하여 파일을 내보낼 수 있으며 내보낸 파일은 장치에서 자동으로 삭제됩니다.

(3)("all"로 끝나는 파일 이름은 파일에 액세스 포인트와 터미널 데이터 목록이 모두 포함되어 있음을 나타냅니다. "ap"은 액세스 포인트 목록만 포함됨을 나타내고 "sta"는 터미널 목록만 포함됨을 나타냅니다.

(4)모든 목록을 포함한 정보는 홈페이지나 네트워크에도 저장됩니다. 액세스 포인트 목록 페이지에는 액세스 포인트 정보만 포함된 정보가 저장되고, 단말기 페이지에는 단말기 목록 정보만 포함된 정보가 저장됩니다.

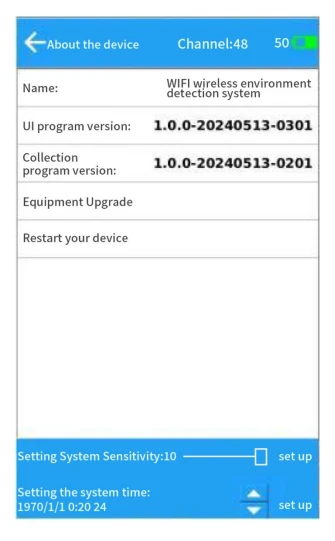

9.장치 정보

(1) 장치 정보 페이지에는 장치 소프트웨어 버전 번호가 포함되어 있으며 장치를 업그레이드하거나 구성할 수 있습니다.



장치 업그레이드:

USB 드라이브를 FAT32로 포맷하고, 업그레이드 패키지 이름을 update.bin으로 변경한 후 USB 드라이브의 루트 디렉터리에 넣습니다.

USB 드라이브를 연결한 후 장치 업그레이드를 클릭합니다. 자동 업그레이드가 완료되면 업그레이드 완료 인터페이스가 팝업됩니다.

USB 드라이브를 분리하고 장치 다시 시작을 클릭하여 업그레이드를 완료합니다.

시스템 민감도 설정:

슬라이더를 통해 시스템 검사 감지 민감도를 선택한 후 뒷면의 설정 버튼을 클릭하세요. (감도가 작을수록 시스템 감지 범위가 작아집니다)

시스템 시간 설정:

타임바에서 해당 항목을 클릭한 후, 뒷면의 조정 버튼을 통해 선택하세요. 그런 다음 설정 버튼을 클릭하여 설정하세요.

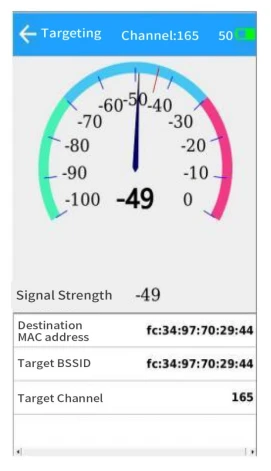

10.타겟 포지셔닝

(1)액세스 포인트 세부 정보 또는 단말기 세부 정보 페이지에서 대상 위치 지정을 시작한 후 위치 지정 페이지가 이동합니다.

(2) 차트 포인터는 대상의 현재 신호 강도입니다.. -100는 가장 먼 거리이고 0은 가장 가까운 거리입니다.

(3)동시에 목표 신호의 강도에 따라 다양한 주파수의 사운드 프롬프트가 제공됩니다. (액세스 포인트의 포지셔닝 값이 더 부드러워집니다. 액세스 포인트가 보고하지 않는 경우 포지셔닝을 종료하고-액세스 포인트 정보를 다시 검색하세요. 액세스 포인트가 작업 채널을 전환했을 수 있습니다.

(4) 최종 목표의 위치 결정의 경우 목표가 활성화되어 있으면 위치 결정 값이 원활해집니다. 대상이 비활성인 경우 일반적으로 값이 불연속적입니다.)

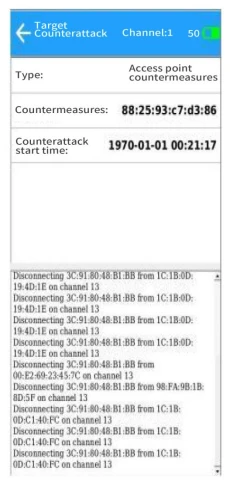

11.타겟 카운터

(1)액세스 포인트 상세 또는 단말기 상세 페이지에서 대상에 대한 대응 조치를 개시한 후, 대응 페이지로 리디렉션됩니다.

(2)대응 상태 정보는 페이지 하단에 나타나며, 현재 성공한 대응 장치의 MAC 주소가 표시됩니다.

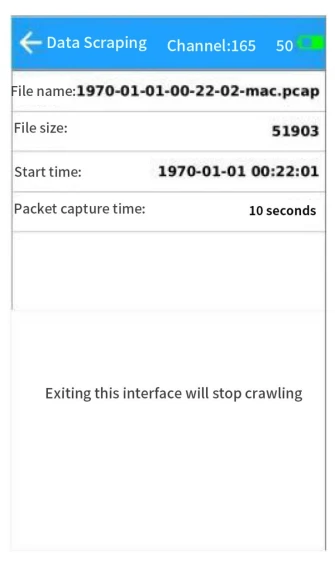

12.타겟 잡기

(1) 액세스 포인트 세부 정보 또는 터미널 세부 정보 페이지에서 대상에 대한 패킷 캡처를 시작한 후 캡처 페이지가 이동합니다.

(2) 데이터 캡처 형식은 pcap 형식으로 저장된 802.11 무선 인터페이스 무선 프레임 데이터이며 USB 플래시 드라이브를 통해 내보내고 Wire Shark와 같은 분석 소프트웨어로 가져와 볼 수 있습니다.



13.외부 지향성 안테나 사용

장치에는 전방향 안테나가 통합되어 있습니다. 정확한 포지셔닝을 수행할 때 장치는 외부 지향성 안테나를 지원합니다.



14.기기 충전

장치는 12V 충전기로 충전됩니다. 원래 충전기의 충전 전력은 12W입니다. 충전 중에는 충전기에 빨간색 표시등이 표시되고, 완전히 충전되면 녹색 표시등이 표시됩니다.
