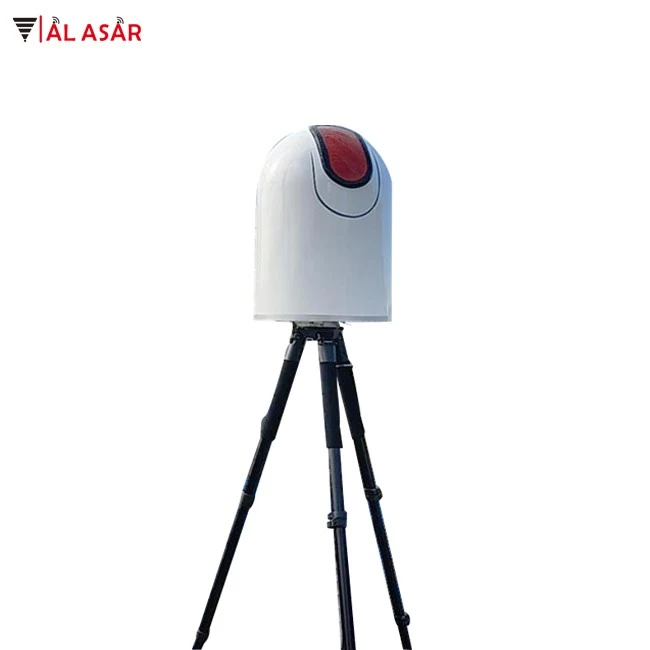

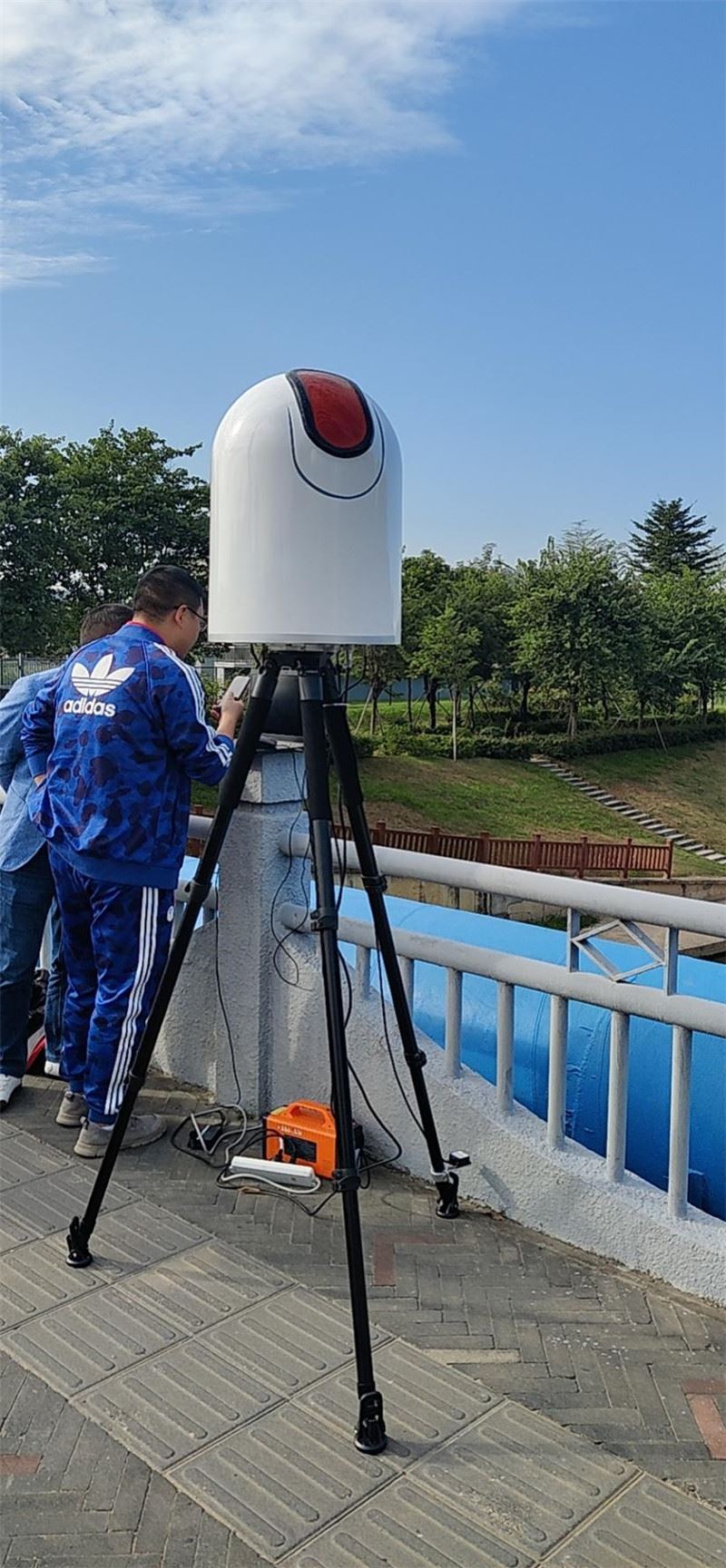

안티 드론 탐지 시스템

안건

매개변수

탐지 및 방해 장비 서브유닛

1.1 감지 수신기 주파수 범위: 10MHz6GHz

1.2 실시간{2}} 대역폭: 480MHz

1.3 4개의 간섭 대역

1.3.1 900-930MHz(산업용 드론) 20W

1.3.2 1559-1610MHz(GPS 간섭) 10W

1.3.3 2400-2485MHz 25W

1.3.4 5725-5850MHz 50W

1.4 감지 및 재밍 거리

1.4.1 탐지 거리: 3-5KM(도시 환경); 6-12KM(교외 특히 개방된 환경)

1.4.2 방해 거리: 1-1.5KM(높이 100미터);

1.5 검출 정확도: 9.3도(테스트 보고서 데이터)

1.6 안테나

1.6.1 주파수 범위: 380MHz-6GHz

1.6.2 수평 감지 각도: 0도 - 360도

1.6.3 수직 감지 각도: -30도 - 90도

1.7 전체 기계(장치는 통합 감지 및 대책 장치입니다)

1.7.1 최대 소비 전력: 300W

1.7.2 작동 온도: -20도 + 60도

1.7.3 보관 온도: -40도 + 70도

1.7.4 무게: 12.25KG

1.7.5 크기: 직경 400mm 높이 555mm

안테나 브래킷

2.1 무게: 4.32KG

2.2 크기: 직경 260mm 닫힌 높이 923mm

컴퓨터

노트북, 마우스, 어댑터, 네트워크 케이블. (중앙 제어 HDMI 디스플레이에 연결할 수 있음)

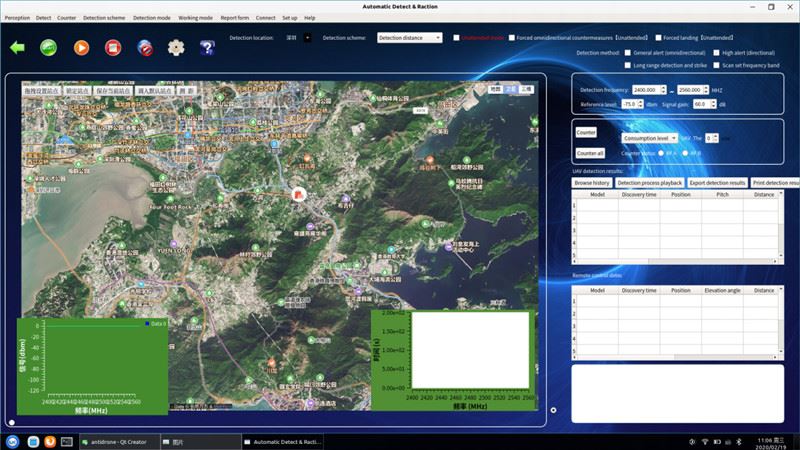

스펙트럼 시스템 소프트웨어 및 기능

4.1 DRONE 식별 및 포지셔닝: 무선 스펙트럼 감지를 사용하여 동시에 8개의 DRONE 모델을 식별하고 찾을 수 있으며 감지 결과 창을 자동으로 팝업하고 DRONE 사진을 식별하고 DRONE 모델, 방위각, 사용 주파수, 레벨 및 거리를 표시할 수 있습니다. , 드론의 실종은 감지 결과를 자동으로 지우고 재정렬합니다.

4.2 빠른 식별 및 위치 지정: 식별 시간<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 탐지 결과 목록: 목록에는 드론과 모델, 시간, 방위각, 거리 정보가 표시되며 보고서로 내보낼 수 있습니다.

4.4 단일 스테이션-위치 지정: 무선 스펙트럼 감지를 사용하면 단일 스테이션 및 단일 위치 조건에서 복잡한 알고리즘을 통해 드론과 작업자 사이의 거리를 대략적으로 측정할 수 있습니다.

4.5 지도 표시 기능: 2D(3D) 지도에 드론과 작업자의 위치를 ​​표시하고 위도, 경도, 거리 등의 데이터를 표시합니다. 지도 표시 기능 : 드론과 운영자의 위치를 ​​2D(3D) 지도에 표시하고 위도, 경도, 거리 등의 데이터를 표시합니다.

4.6 탐지 및 방어 각도를 설정할 수 있습니다. 탐지된 지리적 상황에 따라 뒤에 높은 산이나{2}}초고층 건물이 있고 전면의 DRONE만 보호해야 하는 경우 각도 범위 보호는 임의로 설정할 수 있으므로 신호 반사로 인한 잘못된 각도를 효과적으로 제거할 수 있습니다.

4.7 거리 보정: 다른 전자기 환경의 경우 감지 거리에 오류가 있습니다. 시스템은 거리 보정 감지를 제공하고 무인 항공기가 500m 거리에서 100m를 비행하도록 할 수 있으며 시스템은 감지 거리를 자동으로 보정하여 감지 거리 측정이 더 정확합니다.

4.8 감지 주파수 대역 설정 가능: 드론이 사용하는 실제 주파수 대역에 따라 감지 주파수 대역을 입력하고 편집하여 감지를 보다 효율적으로 할 수 있으며 감지를 위해 모든 주파수 대역을 스캔할 필요는 없습니다.

4.9 전체 주파수 대역 감지: 시스템 장비가 감지하는 주파수 대역은 10MHz-6GHz이고 안테나 커버리지 주파수 대역은 380MHz-6GHz입니다. 전체 주파수 대역에서 양호한 이득 평탄도를 유지합니다. 안테나 이득은 5dBi-8dBi이며 300MHz 이상에 적응할 수 있습니다. 6GHz의 모든 공통 주파수 대역에서 무인 항공기 탐지, 380MHz 미만의 주파수도 탐지할 수 있으며 탐지 거리가 줄어듭니다.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800미터

4.11 지능형 연동 대응책: 감지된 DRONE의 주파수 대역과 방위각에 따라 대응할 DRONE을 선택할 수 있습니다. 시스템은 대책을 위한 주파수 대역을 자동으로 선택하고 감지된 방위각에서 자동으로 신호를 전송합니다. 대책, 대책 효율은 46배 증가할 수 있으며 모든 주파수 대역과 모든 각도가 전송되는 것을 피할 수 있어 정상적인 Wi-Fi 및 기타 통신에 해를 끼치지 않으며 실수로 화이트리스트 항공기를 손상시키지 않습니다.

4.12 모델 기능 기록: 새 모델의 경우 시스템은 이미지 전송 및 주파수 호핑 기능 데이터를 기록하고 자동으로 기록하고 기록 후 자동으로 메뉴를 팝업할 수 있으며 다음 번에 모델을 자동으로 식별할 수 있습니다. 특수 녹음 기능은 산업용{2}무인 항공기의 식별 요구 사항에 적응할 수 있습니다.

4.13 음성 프롬프트 기능: 시스템은 자동으로 음성 프롬프트 경보 정보 및 키 작동을 합니다.

4.14 장비 자체{2}} 포지셔닝 기능: 이 시스템은 자체 위치뿐만 아니라 GPS와 Beidou의 이중 포지셔닝 기능을 가지고 있습니다. 방위각을 수동으로 조정할 필요가 없으며 위치를 임의로 배치할 수 있습니다.

4.15 통합 탐지 및 대응책 및 안테나: 시스템 장비는 기존 탐지 및 방어 장비와 다르지만 탐지, 대응책 및 전대역{2}}안테나를 통합합니다. 컴팩트하고 사용하기 쉽고 안정적이고 신뢰할 수 있으며 사용하기 쉽고 빠른 배포에 적합합니다.

4.16 모델 특징 Air 자율 식별: 시스템에 없는 DRONE 모델의 경우 시스템이 자율 학습 및 식별 및 판단 기능을 가지고 있으며 미지수 모델로 표시됩니다. 모델을 알면 자동으로 시스템에 저장이 되며, 다음에 모델로 식별되면 불법조립된 무인기도 감지해 위치를 잡을 수 있다.

4.17 산업용{2}}드론의 식별 및 위치 지정: 특수 지능형 스펙트럼 알고리즘 설계는 일반 감지 장비를 능가하며 예방 및 예방에 더 적합한 산업용{3}}드론, 조립된 드론을 식별하고 찾을 수 있습니다. 테러 공격 통제.

4.18 개방형 새 모델 DRONE 신호 기능 기록 기능: 지속적으로 발전하고 변화하는 DRONE 신호의 경우 기록 방법을 사용하여 데이터베이스 데이터를 지속적으로 증가시켜 장비가 오랫동안 뒤처지지 않도록 할 수 있습니다.

4.19 DRONE 궤적 설명 기능, 이력 탐지 결과 조회, 소프트웨어 및 데이터 업데이트 기능 등

4.20 VPN 원격 작동 및 제어 기능 지원
