개요
교도소 구역의 총 면적은 92제곱미터{1}}이고 동서 길이는 460미터, 남북 너비는 200미터입니다. 동쪽 울타리 밖에는 언덕이 있습니다. 언덕 꼭대기에는 GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G 기지국이 있고, 기지국은 울타리에서 일직선이다. 거리는 약 500미터 정도이고 다른 기지국은 교도소에서 비교적 멀고 신호가 약하다. 적용되는 통신 신호는 GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G입니다.
전반적인 디자인
1. 교도소 신호 방해 전파 차폐 커버리지 방식
1) 고출력 방수 IP 원격 제어 5g 휴대 전화 방해기 AAT-HPJ8-5G 단일 대역 호스트는 해당 지향성 안테나와 함께 사용되며 무지향성 안테나는 주로 대면적 차폐 적용에 사용됩니다.
2) 저전력 다중 주파수 전력 조정 가능 모바일 신호 방해 장비 AAT-JPA-8H-10W를 사용하여 위에서 언급한 고전력 차폐 내에서 결함 차폐 누출 지점의 일부를 보완 및 강화합니다. .
2. 안테나 선택 원리
1) 차폐되지 않은 내부, 특히 감옥의 가장자리 영역에 대한 영향을 줄이기 위해 일반적으로 지향성 안테나가 사용됩니다.
2) 교도소의 다른 구역에서는 일반적으로 차폐 구역을 확장하기 위해 무지향성 안테나를 사용합니다.
3) 다른 차폐 범위, 각도, 높이, 길이 및 너비 등, 안테나 설치 높이 및 기타 요인에 따라 수직 및 수평 방사 패턴과 안테나의 이득 및 기울기와 같은 기술적 매개변수를 합리적으로 선택합니다.
3. 안테나 설치 위치 선택
1) 유효 범위에서 차폐 안테나의 방사 방향이 기지국의 방사 방향과 가능한 한 일치하도록 고려합니다.
2) 안테나의 패턴 매개변수를 올바르게 선택하고 외부 세계에 대한 간섭을 줄이기 위해 현장 지형 및 건물의 장애물을 최대한 활용합니다.
4. 전화 신호 방해기 출력 전력 디버깅
차폐 효과를 보장하기 위해 실제 신호 강도와 장면의 품질에 따라 차폐 전력을 합리적으로 조정하고 특정 중복성을 기준으로 최대한 균형을 유지하십시오.
5. 출력 주파수 대역 및 스펙트럼 구성
실제 주파수 대역과 사이트의 주파수 포인트에 따라 협대역과 광대역의 조합이 채택됩니다. 요점은 협대역의 진폭에 의해 차폐되는 가장 가까운 기지국의 강한 신호입니다. 진폭 큰 대역폭 마스크.
6. 감옥 방해 전파 시스템 모듈의 유연한 조합
1) 호스트 내부는 다양한 모듈로 구성됩니다. 다양한 주파수 대역의 모듈은 동일한 모델의 모델에서 유연하게 선택할 수 있습니다.
2) 호스트와 안테나는 50ohm 케이블로 연결되며 안테나는 최상의 위치에 세울 수 있으며 호스트 위치의 제약이 없습니다.
3) 호스트는 실제 필요에 따라 다중 안테나 분배를 위해 전력 분배기를 사용할 수 있으므로 호스트의 전력을 절약하고 차폐 범위를 확장할 수 있습니다.
4) 안테나는 또한 방사를 위해 여러 호스트의 다른 출력 신호를 하나의 안테나에 결합하기 위해 결합기를 사용할 수 있으므로 안테나 수를 줄이고 비용을 절감할 수 있습니다.
고출력 방해 전파 장비 설치의 개략도

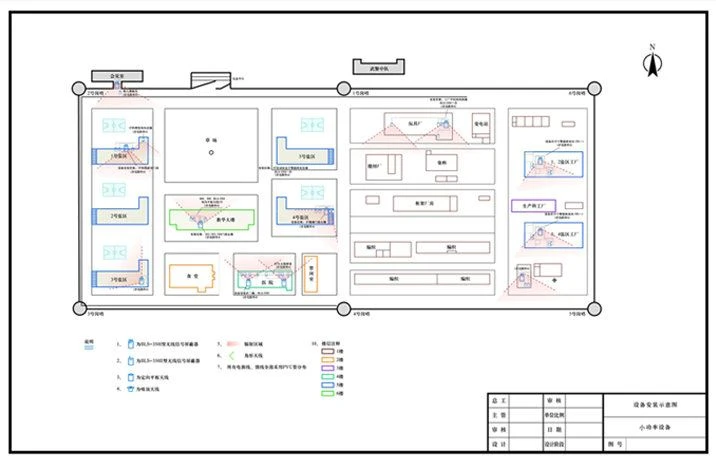

소형 파워 재머 장비 설치의 개략도
